Prezentare generală a produsului

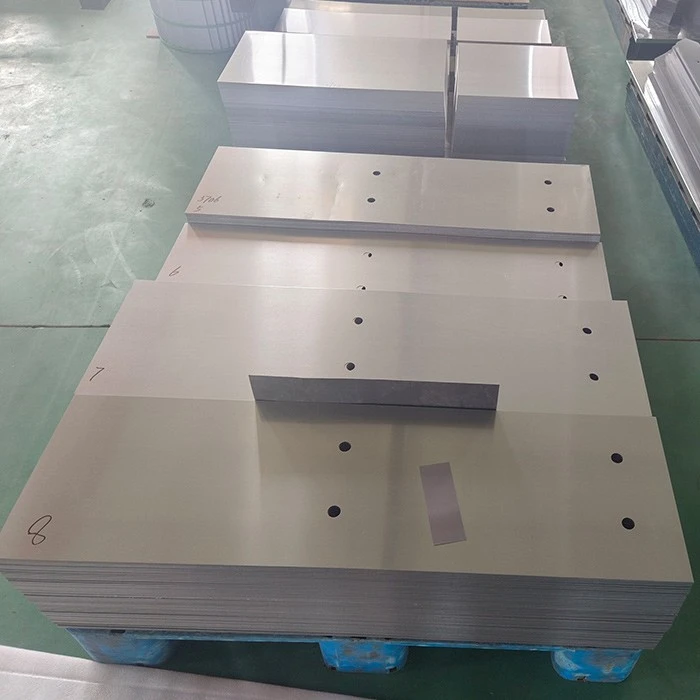

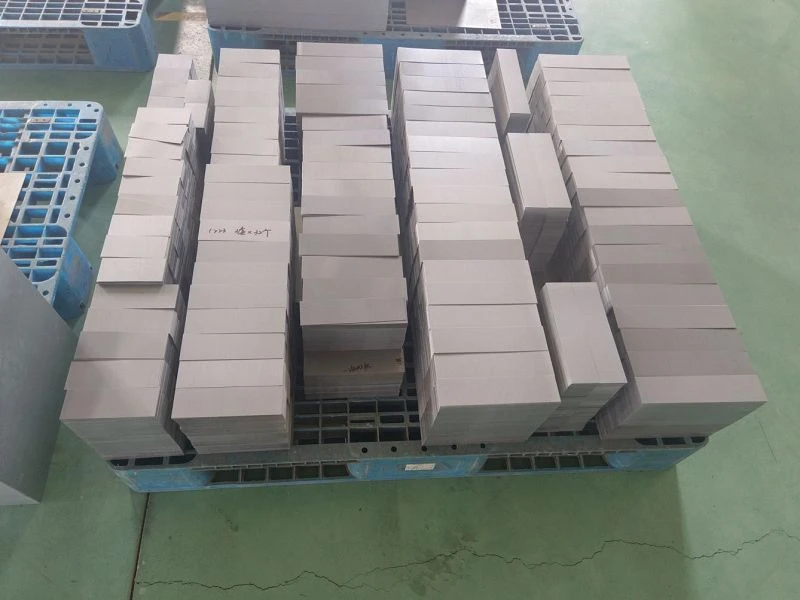

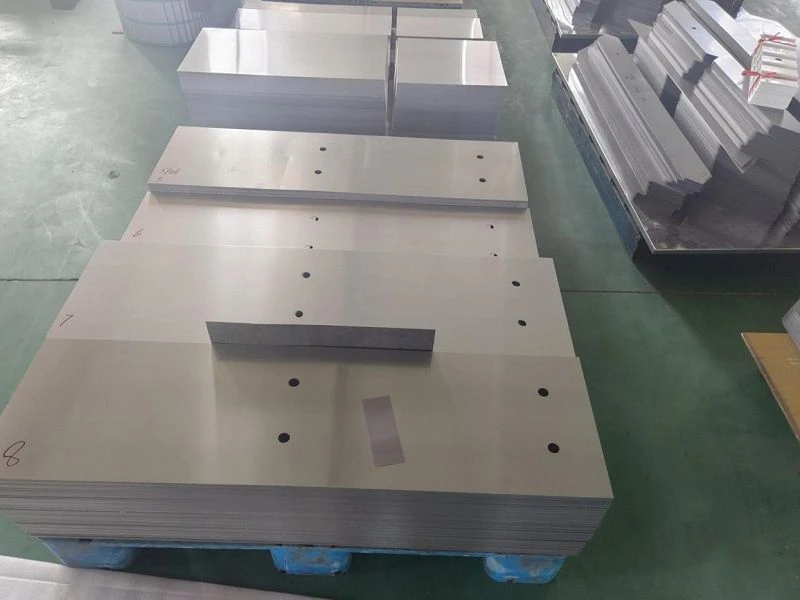

TheMiezul reactorului, compusă în principal din foi de oțel silicon de înaltă calitate-stivuite, sub 1 mm grosime, concentrează și ghidează fluxul magnetic pentru a suprima fluctuațiile curentului și a controla puterea reactivă.
Specificatii tehnice
| Categorie | Parametrul tehnic | Valoare tipică/Standard | Unitate |
|---|---|---|---|
| Magnetice și electrice | Frecvența nominală | 50 / 60 | Hz |
| Densitatea fluxului de operare (Bm) | 1.2 ~ 1.45 | T | |
| Densitatea fluxului de saturație (Bs) | Mai mare sau egal cu 1,8 | T | |
| Permeabilitatea inițială (μ0) | Mai mare sau egal cu 5000 | - | |
| Lungimea totală a spațiului de aer (∑ δ) | 4.5 (împărțit în 3 pachete de 1.5) | mm | |
| Material și structural | Oțel silicon de calitate | 30RK120 sau 35H300 | - |
| Grosimea foii | 0.30 / 0.35 | mm | |
| Factorul de stivuire | Mai mare sau egal cu 0,96 | - | |
| Greutatea totală a miezului | 45.5 | kg | |
| Zona de secțiune transversală de bază | 6400 | mm² | |
| Pierdere și termică | Pierdere specifică de bază (P1.5/50) | Mai mic sau egal cu 1,20 | W/kg |
| Pierdere totală fără-încărcare | Mai mic sau egal cu 55 | W | |
| Izolație Clasa de rezistență la căldură- | Clasa H (sau Clasa F) | - | |
| Metoda de răcire | AN (Aer Natural) | - | |
| Mecanic și de mediu | Rezistenta de izolare interlaminara | Mai mare sau egal cu 50 | Ω·cm²/foaie |
| Cuplul șurubului de strângere | 25 ~ 30 | N·m | |
| Nivel de zgomot | Mai mic sau egal cu 48 | dB(A) | |
| Rezistenta dielectrica fata de Pamant | 3.0 / 60s | kV |
Caracteristici de bază ale ingineriei
- Tehnologia de tăiere cu precizie
Tăierea de precizie controlează toleranțele de grosime și planeitatea suprafeței pentru a minimiza pierderile de curenți turbionari.

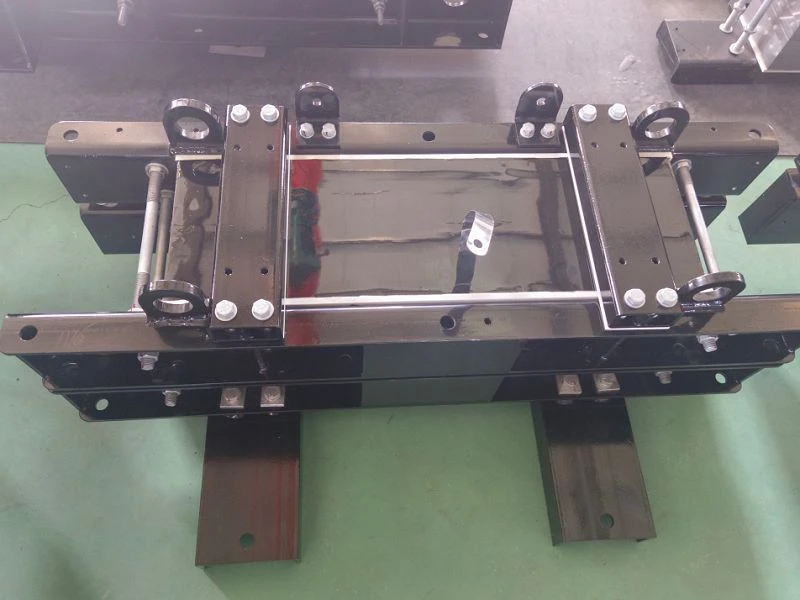

- Sisteme de prindere integrate
Echipat cu dispozitive de strângere mecanică-pentru a menține stabilitatea structurală în condiții de solicitare electromagnetică ridicată.
- Arhitectura circuitului magnetic închis
Îmbinările-la-sălpii fără sudură utilizând oțel identic cu-permeabilitate ridicată reduc la minimum scurgerea fluxului rătăcit.
Conformitate și asigurare a calității
| Zona de focalizare | Protocolul de asigurare a calității | Valoarea țintă/Standard |
|---|---|---|
| Conformitate standard | Conformitate totală a designului și producției | Standarde de bază internaționale IEC / IEEE |
| Testare magnetică | Inspecție obligatorie 100% înainte de-expediere | S-au verificat limitele de-pierdere de sarcină și de permeabilitate |
| Trasabilitatea materialului | Înregistrarea numărului de căldură a materiei prime | Oțel siliconic certificat și origini de acoperire |
| Precizie geometrică | Urmărirea mașinii de măsurare a coordonatelor (CMM). | Paralelism strict de stivă și toleranțe de micro-gap |
| Integritatea izolației | Testare de-rezistență interlaminară cu potențial ridicat | Puncte fierbinți localizate zero curenți turbionari |
Aplicații
| Variantă | Câmp de aplicare | Metoda operațională | Beneficii cheie |
|---|---|---|---|
| Miez-aerului | Linii de transmisie de-înaltă tensiune | Limitează curenții de scurt{0}}circuit severi | Liniile și echipamentele de siguranță |
| Ecran magnetic gol | Medii cu cerințe EMC ridicate | Previne interferențele electromagnetice locale | Protejează electronicele de precizie adiacente |
| Miez de tip-uscat | Instalații interioare cu spațiu{0}constrâns | Utilizează bobine turnate cu rășină epoxidica | Oferă stabilitate dinamică și termică ridicată |
| Miez-immers în ulei | Substații în aer liber și instalații electrice | Imersează ansamblul în ulei izolator | Oferă răcire și izolație fiabilă |
FAQ
Î: Cum previne fabrica rugina pe miezul reactorului în timpul transportului maritim?
R: Miezurile primesc acoperiri de lac anti-flash-rugină, pachete grele de desicant și ambalaje de plastic VCI sigilate-vide înainte de a pune în cutie.
Î: Cum sunt securizate ansamblurile grele ale miezului reactorului în lăzile de export din lemn?
R: Unitățile sunt fixate direct pe șuruburi de-canal din oțel armat pentru a preveni deplasarea laterală în timpul tranzitului.
Î: Care este timpul obișnuit de livrare din fabrică pentru un lot-personalizat de Reactor Core?
R: Producția standard durează patru până la șase săptămâni după semnarea finală a desenului tehnic-și alocarea materialului.
